  Schalthebel ausbauen Astra H/Zafira B 6-Gang
28.03.2010 von Harry

Diese Anleitung beschreibt wie man den Knauf des Schalthebels ab bekommt
vom Astra H (Zafira B) Hebel mit 6-Gang Getriebe (R-Gang oben links)!


Je nach Geschick und Komplikationen dauert der Ausbau 5-10 Min.!

Ihr benötigt folgendes Werkzeug für den Umbau:


  • 1 Schlitzschraubendreher
  • 1 Torx T20
  • Schraubstock






Als erstes müßt ihr den Rahmen der Schaltmanschette entfernen, damit das Schaltgestänge frei liegt!

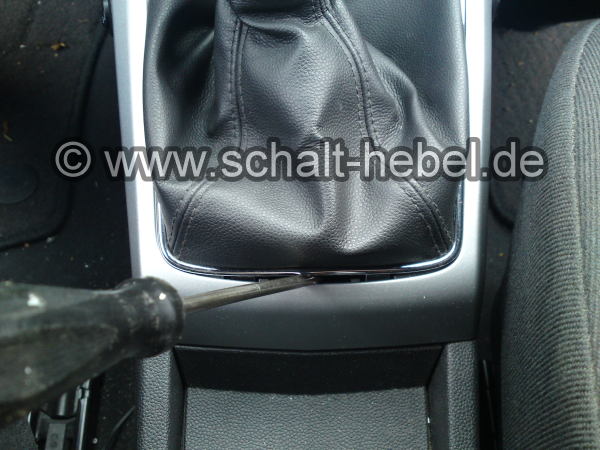

Hier mit dem Schraubendreher den Schaltrahmen rausdrücken! Vorsicht damit kein Chrom abplatzt!

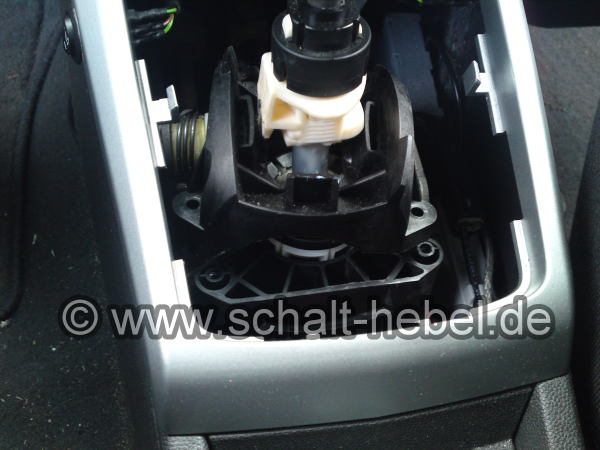

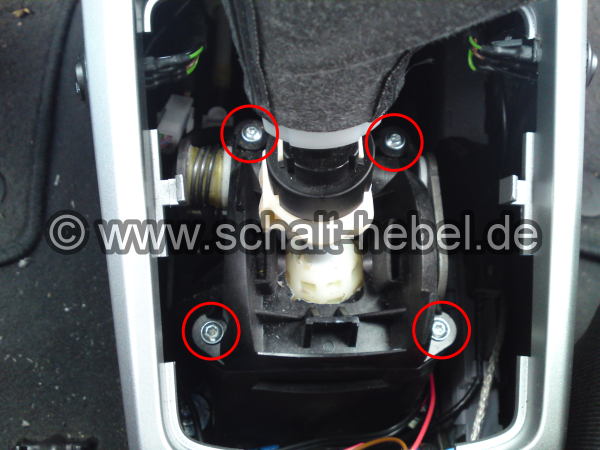

Hier müssen die 4 Schrauben mit einem Torx T20 entfernt werden!






Jetzt wie auf dem Bild zu sehen ist den schwarzen Halter lösen!






Jetzt mit einen kleinen Ruck den Schalthebel nach oben ziehn!

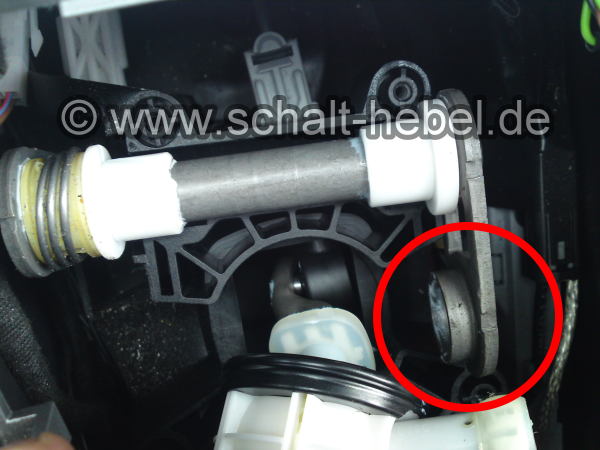

Jetzt den Bolzen aus der Führung ziehen!

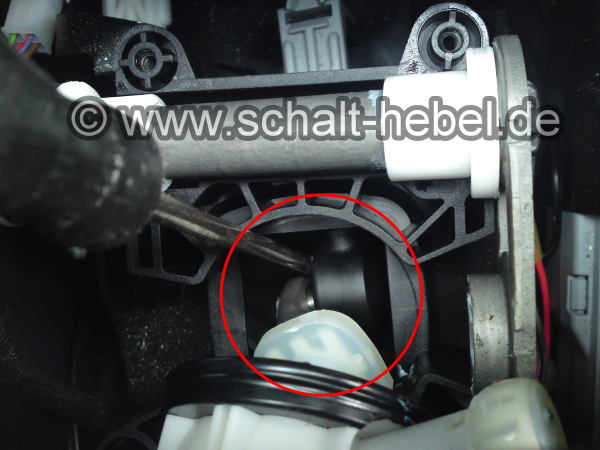

Mit einem Schraubendreher den Kugelkopf aus seiner Halterung drücken und schon hat man den Schalthebel in der Hand!

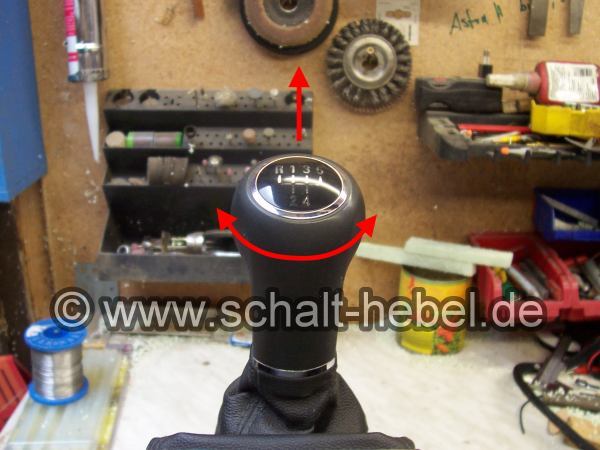

Jetzt mit KURZEN hin und her drehen den Schaltknauf nach oben weg ziehen!

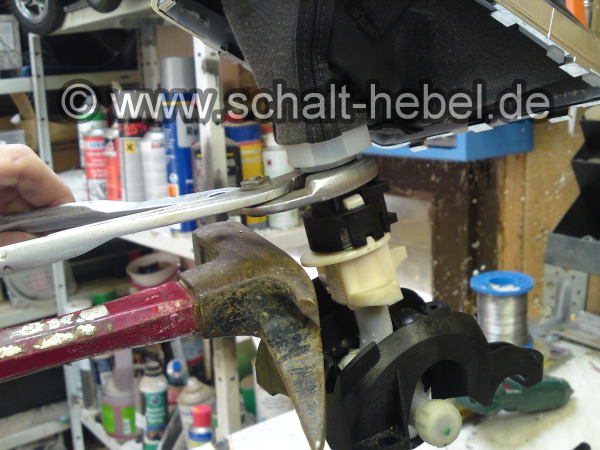

Falls sich der Knauf nicht bewegen sollte kann man unterhalb des Knaufs eine Rohrzange ansetzen
und mit leichten Hammerschlägen den Knauf vom Gestänge lösen!






Wer von mir nun einen beleuchteten Schaltknauf erworben hat und diesen anschließen will

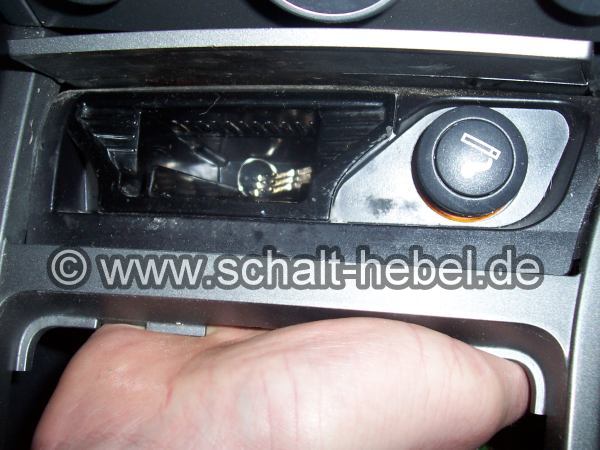

muß zunächst den Aschenbecher ausbauen! Hier einfach wie auf dem Bild zu sehen ist
hinter den Aschenbecher greifen und mit einen kurzen Ruck herrausziehen!

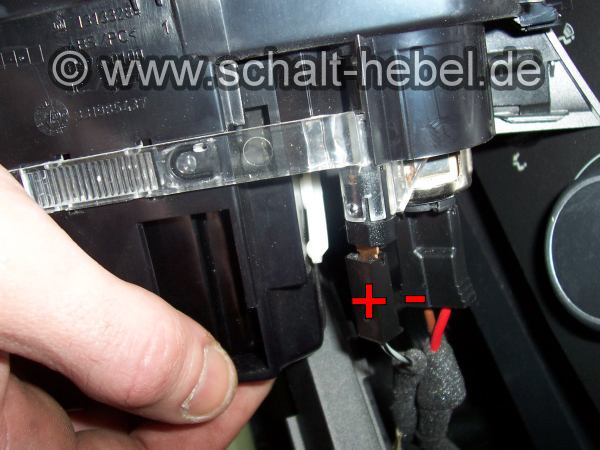

Hier auf dem Bild ist zu sehen wie der Schaltknauf angeschlossen wird!
Pluskabel (Knauf) auf grau/schwarzes Kabel (Aschenbecherbeleuchtung
Minuskabel (Knauf) auf braunes Kabel (Zigarettenanzünder)

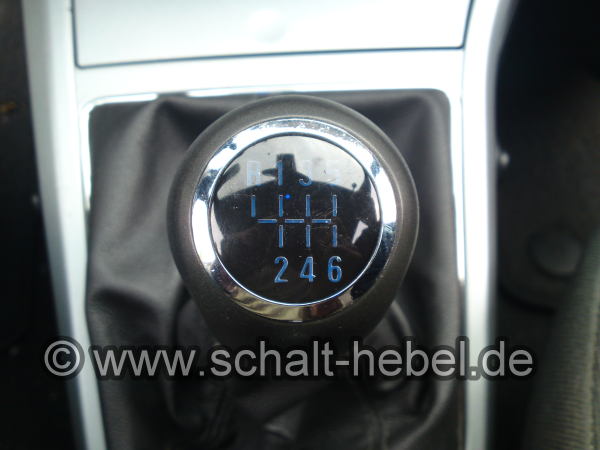

So schaut der Knauf nach dem Umbau aus, hier in Blau bei ausgeschaltetem Licht!

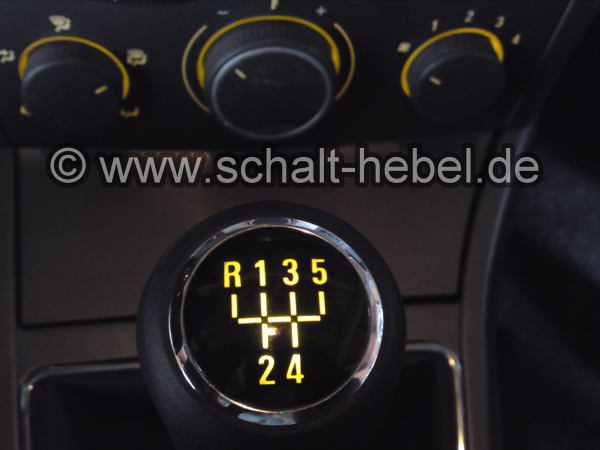

Hier der beleuchtete Knauf mit eingeschalteter Beleuchtung!
